主题:圆饼图表生成

帅哥哟,离线,有人找我吗?
yangwenghd
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:九尾狐 帖子:2705 积分:18035 威望:0 精华:0 注册:2013/4/9 10:41:00
圆饼图表生成  发帖心情 Post By:2018/8/27 22:33:00 [只看该作者]

 下载信息  [文件大小:   下载次数: ]
图片点击可在新窗口打开查看点击浏览该文件:统计图表学习2.table

请教一下老师, 计算总量可以是在不添加新表或者临时表情况下,把计算总数量设置为不同表不同列的和吗?感谢 感谢

产品名称用表的名称可以吗?感谢 感谢

Dim Chart As WinForm.Chart '定义一个图表变量
Dim
Series As WinForm.ChartSeries '定义一个图系变量
Dim
t As Table = Tables("统计表1") '定义一个变量t引用数据表
Dim
sm As Integer = t.Compute("Sum(数量)") '计算总数量
Chart
= Forms("窗口1").Controls("Chart1") ' 引用窗口中的图表
Chart
.VisualEffect = True '加上这一行,让你的图表更漂亮
Chart
.ChartType = ChartTypeEnum.Pie '图表1类型改为Bar(条形)
For
Each r As Row In t.Rows
    Series = Chart.SeriesList.Add() '增加一个图系

Series.Length = 1 '一个系列只能包括一个值

Series.Text = r("产品") & "(" & r("数量") & ")" '设置图系的标题

Series.Y(0) = r("数量") '指定值

Series.DataLabelText = Math.Round(r("数量")*100/sm,2) & "%" '计算百分比

Next

Chart
.LegendVisible = True '显示图列
Chart
.LegendCompass= CompassEnum.East '图列显示在东方(右方)

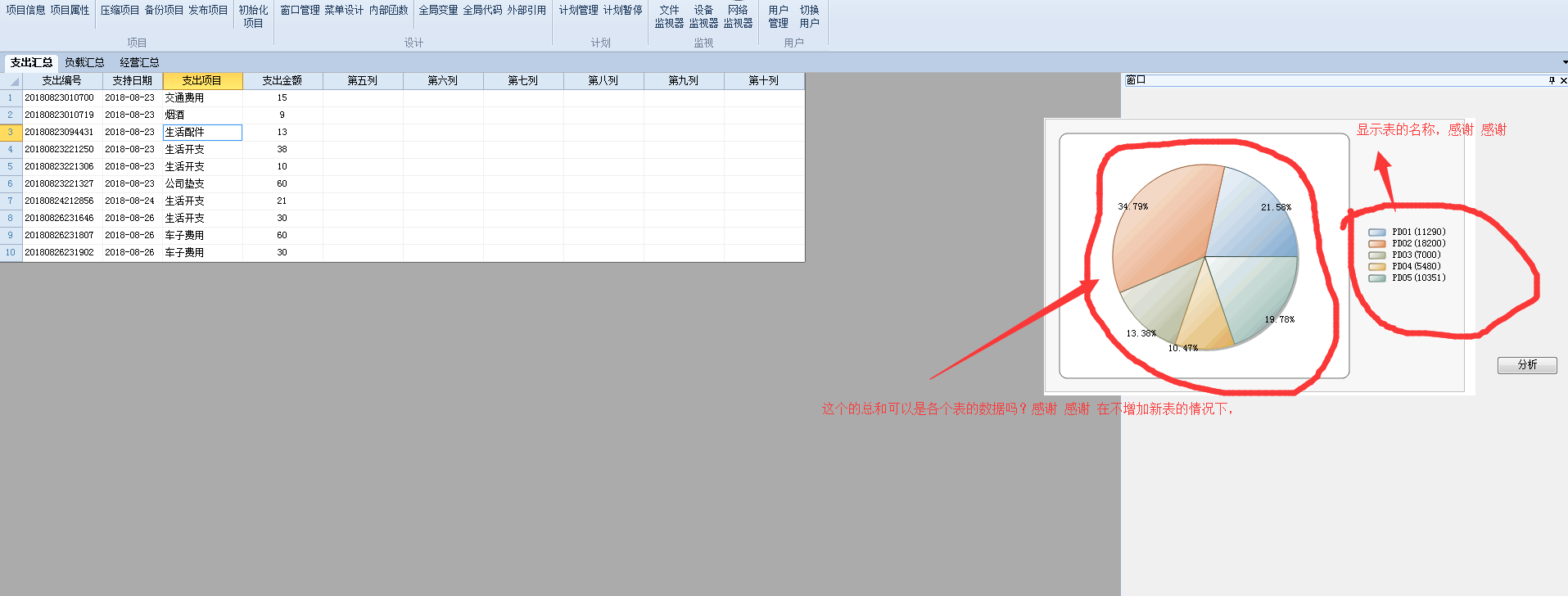

就是数量的部分可以是几个表指定的某列后行吗?


比如这个图表 的计算总量为  表 支出汇总的支出金额 的支出编号的最后一行的支出金额 加 表负载汇总 的欠款编号最后一行的 欠款金额 加 经营 汇总 的经营编号 最后一行 的变动金额 列 ,这上个数据总和为计算总量,




图片点击可在新窗口打开查看

[此贴子已经被作者于2018/8/27 22:34:09编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
有点蓝
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:超级版主 帖子:110253 积分:561089 威望:0 精华:9 注册:2015/6/24 9:21:00
  发帖心情 Post By:2018/8/27 23:09:00 [只看该作者]

Dim Chart As WinForm.Chart '定义一个图表变量
Dim Series As WinForm.ChartSeries '定义一个图系变量
Chart= Forms("图表学习2").Controls("Chart1") ' 引用窗口中的图表
Chart.VisualEffect = True '加上这一行,让你的图表更漂亮
Chart.ChartType = ChartTypeEnum.Pie '图表1类型改为Bar(条形)
Dim nms() As String = {"支出汇总","经营汇总","负载汇总"}
Dim nms2() As String = {"支出金额","变动金额","欠款金额"}
Dim sum As Double = 0
For i As Integer = 0 To nms.Length - 1
    sum += Tables(nms(i)).Compute("sum(" & nms2(i) & ")")
Next
For i As Integer = 0 To nms.Length - 1
    Series = Chart.SeriesList.Add() '增加一个图系
    Series.Length = 1 '一个系列只能包括一个值
    Series.Text = nms(i)
    Dim cnt = Tables(nms(i)).Compute("sum(" & nms2(i) & ")")
    Series.Y(0) = cnt
    Series.DataLabelText = Math.Round(cnt*100/sum ,2) & "%"
Next
Chart.LegendVisible = True '显示图列
Chart.LegendCompass= CompassEnum.East '图列显示在东方(右方)

 回到顶部
帅哥哟,离线,有人找我吗?
yangwenghd
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:九尾狐 帖子:2705 积分:18035 威望:0 精华:0 注册:2013/4/9 10:41:00
  发帖心情 Post By:2018/8/28 0:07:00 [只看该作者]

太感谢 了 太感谢了, 就是总数量可以是各个表最后一行的和吗?不是整列, 就只是最后一行,比如  支出汇总 的最后一行就是 支出编号列的最后一行 20180826231902 ,对于的 支出金额 就是30,其它两个表也是一样,前面的不管他,只是计算最后一行,感谢 感谢

 回到顶部
帅哥哟,离线,有人找我吗?
有点甜
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:版主 帖子:85326 积分:427815 威望:0 精华:5 注册:2012/10/18 22:13:00
  发帖心情 Post By:2018/8/28 9:28:00 [只看该作者]

Dim Chart As WinForm.Chart '定义一个图表变量
Dim Series As WinForm.ChartSeries '定义一个图系变量
Chart= Forms("图表学习2").Controls("Chart1") ' 引用窗口中的图表
Chart.VisualEffect = True '加上这一行,让你的图表更漂亮
Chart.ChartType = ChartTypeEnum.Pie '图表1类型改为Bar(条形)
Dim nms() As String = {"支出汇总","经营汇总","负载汇总"}
Dim nms2() As String = {"支出金额","变动金额","欠款金额"}
Dim sum As Double = 0
For i As Integer = 0 To nms.Length - 1
    Dim r As Row = Tables(nms(i)).Rows(Tables(nms(i)).count-1)
    Series = Chart.SeriesList.Add() '增加一个图系
    Series.Length = 1 '一个系列只能包括一个值
    Series.Text = nms(i) & "(" & r(nms2(i)) & ")"
    Series.Y(0) = r(nms2(i))
    Series.DataLabelText = r(nms2(i))
Next
Chart.LegendVisible = True '显示图列
Chart.LegendCompass= CompassEnum.East '图列显示在东方(右方)

 回到顶部
帅哥哟,离线,有人找我吗?
yangwenghd
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:九尾狐 帖子:2705 积分:18035 威望:0 精华:0 注册:2013/4/9 10:41:00
  发帖心情 Post By:2018/8/28 15:03:00 [只看该作者]

能在请教一下红色和蓝色的代码吗? 蓝色部分是 表对应的列的和,红色为 表对应列的最后一行,感谢 感谢
我想把2楼和4楼的组合起来,感谢 感谢
Dim Chart As WinForm.Chart '定义一个图表变量
Dim Series As WinForm.ChartSeries '定义一个图系变量
Chart= Forms("财务汇总窗口").Controls("Chart5") ' 引用窗口中的图表
Chart.SeriesList.Clear() '清除图表原来的图系
Chart.VisualEffect = True '加上这一行,让你的图表更漂亮
Chart.ChartType = ChartTypeEnum.Pie '图表1类型改为Bar(条形)
Dim nms() As String = {"企业档案","投资资产","现金明细","供应系统","欠款明细"}
Dim nms2() As String = {"财务_待收款","资产时态_在投资金","可控金额","未支付合计","欠款合计"}
Dim nms3() As String = {"现金明细","欠款明细"}
Dim nms4() As String = {"可控金额","欠款合计"}
Dim sum As Double = 0
For i As Integer = 0 To nms.Length - 1
    sum += Tables(nms(i)).Compute("sum(" & nms2(i) & ")")
Next
For i As Integer = 0 To nms.Length - 1
    Series = Chart.SeriesList.Add() '增加一个图系
    Series.Length = 1 '一个系列只能包括一个值
    Series.Text = nms(i)
    Dim cnt = Tables(nms(i)).Compute("sum(" & nms2(i) & ")")
    Series.Y(0) = cnt
    Series.DataLabelText = Math.Round(cnt*100/sum ,2) & "%"
Next
Chart.LegendVisible = True '显示图列
Chart.LegendCompass= CompassEnum.East '图列显示在东方(右方)



 回到顶部
帅哥哟,离线,有人找我吗?
有点甜
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:版主 帖子:85326 积分:427815 威望:0 精华:5 注册:2012/10/18 22:13:00
  发帖心情 Post By:2018/8/28 15:05:00 [只看该作者]

上传具体实例测试。

 回到顶部
帅哥哟,离线,有人找我吗?
有点甜
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:版主 帖子:85326 积分:427815 威望:0 精华:5 注册:2012/10/18 22:13:00
  发帖心情 Post By:2018/8/28 15:11:00 [只看该作者]

Dim Chart As WinForm.Chart '定义一个图表变量
Dim Series As WinForm.ChartSeries '定义一个图系变量
Chart= Forms("财务汇总窗口").Controls("Chart5") ' 引用窗口中的图表
Chart.SeriesList.Clear() '清除图表原来的图系
Chart.VisualEffect = True '加上这一行,让你的图表更漂亮
Chart.ChartType = ChartTypeEnum.Pie '图表1类型改为Bar(条形)
Dim nms() As String = {"企业档案","投资资产","现金明细","供应系统","欠款明细"}
Dim nms2() As String = {"财务_待收款","资产时态_在投资金","可控金额","未支付合计","欠款合计"}
Dim nms3() As String = {"现金明细","欠款明细"}
Dim nms4() As String = {"可控金额","欠款合计"}
Dim sum As Double = 0
For i As Integer = 0 To nms.Length - 1
    sum += Tables(nms(i)).Compute("sum(" & nms2(i) & ")")
Next
For i As Integer = 0 To nms.Length - 1
    Series = Chart.SeriesList.Add() '增加一个图系
    Series.Length = 1 '一个系列只能包括一个值
    Series.Text = nms(i)
    Dim cnt = Tables(nms(i)).Compute("sum(" & nms2(i) & ")")
    Series.Y(0) = cnt
    Series.DataLabelText = Math.Round(cnt*100/sum ,2) & "%"
Next
For i As Integer = 0 To nms3.Length - 1
    Dim r As Row = Tables(nms3(i)).Rows(Tables(nms3(i)).count-1)
    Series = Chart.SeriesList.Add() '增加一个图系
    Series.Length = 1 '一个系列只能包括一个值
    Series.Text = nms3(i) & "(" & r(nms4(i)) & ")"
    Series.Y(0) = r(nms4(i))
    Series.DataLabelText = r(nms4(i))
Next
Chart.LegendVisible = True '显示图列
Chart.LegendCompass= CompassEnum.East '图列显示在东方(右方)

 回到顶部
帅哥哟,离线,有人找我吗?
yangwenghd
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:九尾狐 帖子:2705 积分:18035 威望:0 精华:0 注册:2013/4/9 10:41:00
  发帖心情 Post By:2018/8/28 16:31:00 [只看该作者]

能再帮忙教学一下吗?感谢  太感谢了,太感谢了, 如果总和是 某列相同的最后一行合应该怎么写呀?

比如 总和是 按下面代码算出的 ,相对于吧 下面代码转为为图表,感谢 感谢

Select Case e.DataCol.Name
    Case "债权人","借款金额","还款金额"
        Dim drs As List(of DataRow)
        Dim Filter As String
        Filter = "[_SortKey] >= " & e.DataRow("_SortKey") & " And [债权人] = '" & e.DataRow("债权人") & "'"
        drs = e.DataTable.Select(Filter)
        For Each dr As DataRow In drs
            Filter = "[_SortKey] <= " & dr("_SortKey") & " And [债权人] = '" & dr("债权人") & "'"
            Dim Val1 As Double = e.DataTable.Compute("Sum(借款金额)",Filter)
            Dim Val2 As Double = e.DataTable.Compute("Sum(还款金额)",Filter)
            dr("欠款明细") = Val1 - Val2
        Next
        If e.DataCol.Name = "债权人" AndAlso e.OldValue IsNot Nothing AndAlso e.OldValue <> e.NewValue Then
            Filter = "[_SortKey] > " & e.DataRow("_SortKey") & " And [债权人] = '" & e.OldValue & "'"
            drs = e.DataTable.Select(Filter)
            For Each dr As DataRow In drs
                Filter = "[_SortKey] <= " & dr("_SortKey") & " And [债权人] = '" & dr("债权人") & "'"
                Dim Val1 As Double = e.DataTable.Compute("Sum(借款金额)",Filter)
                Dim Val2 As Double = e.DataTable.Compute("Sum(还款金额)",Filter)
                dr("欠款明细") = Val1 - Val2
            Next
        End If
End Select '求欠款明细

 回到顶部
帅哥哟,离线,有人找我吗?
有点甜
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:版主 帖子:85326 积分:427815 威望:0 精华:5 注册:2012/10/18 22:13:00
  发帖心情 Post By:2018/8/28 16:34:00 [只看该作者]

上传具体项目说明你的问题。

 回到顶部
帅哥哟,离线,有人找我吗?
yangwenghd
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:九尾狐 帖子:2705 积分:18035 威望:0 精华:0 注册:2013/4/9 10:41:00
  发帖心情 Post By:2018/8/28 17:21:00 [只看该作者]

 下载信息  [文件大小:   下载次数: ]
图片点击可在新窗口打开查看点击浏览该文件:选行图表显示.table

感谢 感谢

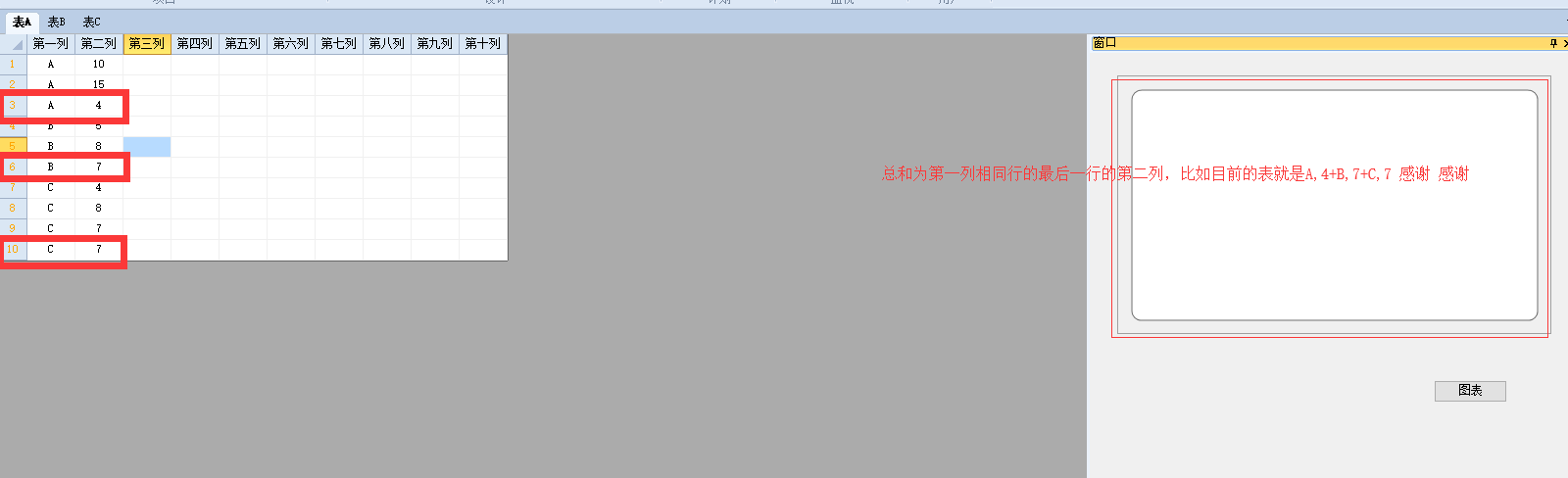

总和为第一列相同行的最后一行的第二列,比如目前的表就是A,4+B,7+C,7


图片点击可在新窗口打开查看


 回到顶部
