树图

树图主要用来可视化树形数据结构，是一种特殊的层次类型，具有唯一的根节点。

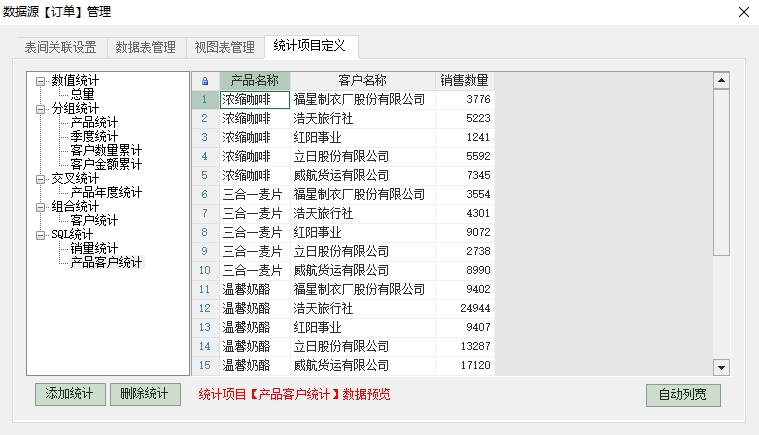

树图非常适合展示各种分组数据，包括组织结构、思维导图等等。为了更直观的体现树图效果，我们在SQL统计里加上这样一个统计项目：

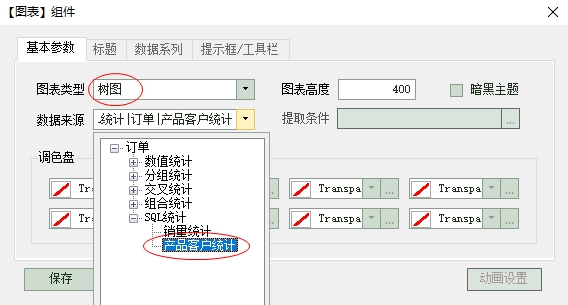

这是一种很常见的分组统计，如要使用树图展示这种数据，可以将它先作为树图的数据来源：

然后在数据系列中指定初始展开层级为1（根节点为0，依次类推），根节点名称设为“开始”（未设置时默认为“根节点”），并将节点列设为“产品名称、客户名称和销售数量”：

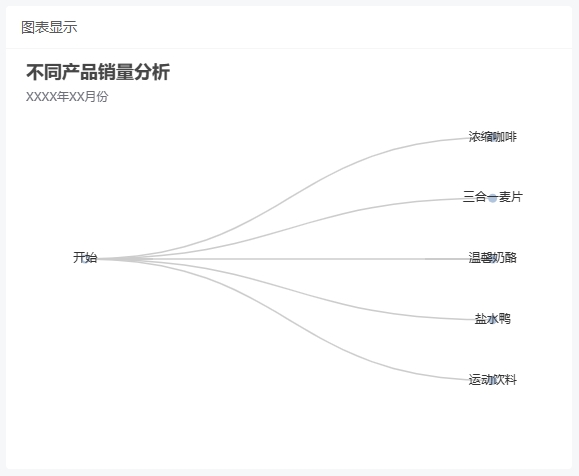

点击“保存”并生成代码，一个树图就生成了：

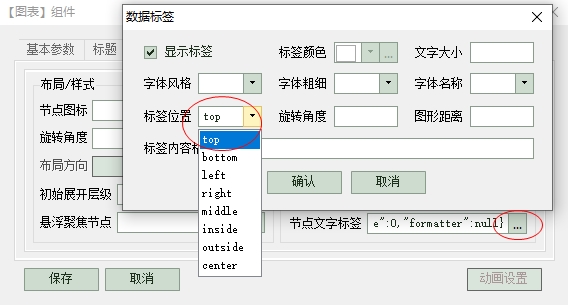

很显然，这种显示效果是有问题的，因为节点文本把节点图标覆盖了，看起来有点不太清晰。可点击“节点文字标签”旁边的设置按钮，重新设定标签位置为“top”：

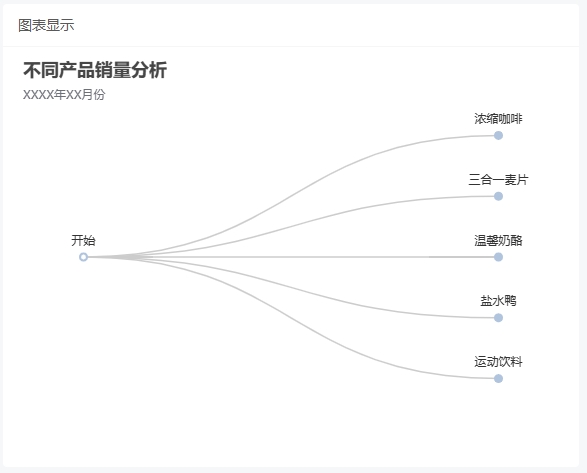

图表显示效果如下图：

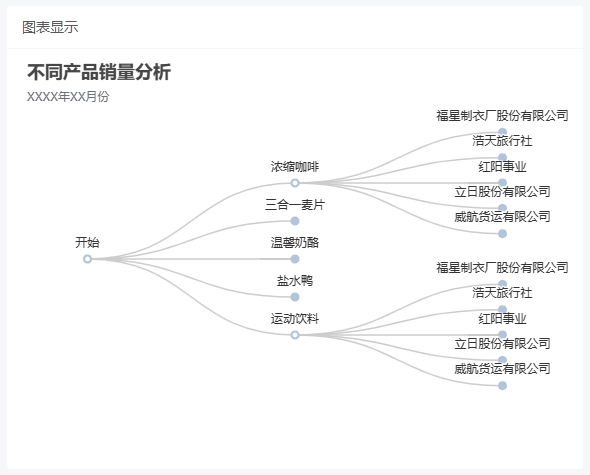

其中，根节点“开始”所在图标为空心的，表示这个根节点已经展开；而右边的其他节点图标为实心的，表明它们还有下级节点。将鼠标在需要的节点上单击，将展开下级节点；再次单击将收缩下级节点：

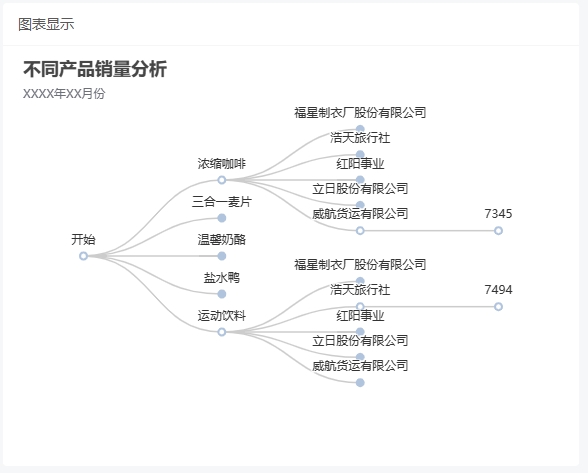

很显然，在展开的第3级节点中，其节点图标还是实心的，表示它们还存在下级节点。单击某个客户名称节点，又将显示其对应的销量数据：

如果你希望一次性展开全部节点，只要将初始展开层级设为-1即可。
