分栏绘制

打开CaseStyudy目录下的文件"PDFCreator示例.Table"后运行本节的示例代码。

PDFCreator可以随意分栏绘制内容，参考代码：

Dim file As String = "c:\temp\test.pdf"
Dim pdc As New PDFCreator()
Dim rect As RectangleF = pdc.PageRectangle()
rect.Inflate( - 72, - 72)
'计算出每一栏对应的RectangleF，也就是该栏内容绘制的矩形区域
Dim cnt As Integer = 2 '分栏数，假定分2栏
Dim widthCol As Double = (rect.Width - (cnt - 1) * 30) / cnt '计算栏宽，假定栏间距是30
Dim rectCols(cnt - 1) As RectangleF  '定义一个RectangleF数组，表示每个分栏对应的矩形局域
For i As Integer = 0 To cnt - 1
    rectCols(i) = rect
    rectCols(i).Width = widthCol '设置栏宽
    rectCols(i).X = rect.X + (widthCol + 30) * i '设置栏的水平位置 ，假定栏间距是30
Next
'开始绘制
Dim fnt As New Font("Arial", 16)
Dim txt As String = FileSys.ReadAllText(ProjectPath & "flow.txt") '内容来自于一个文本文件
Dim nextChar As Integer '定义一个变量，用于记录开始绘制字符的位置，默认为0 ，也就是从第一个字符开始绘制
pdc.Pages.Clear() '默认已经有一个页面，先清除掉
While nextChar < txt.Length '如果还有剩余字符没有绘制
    pdc.NewPage() '新增一页
    For i As Integer = 0 To cnt - 1 '逐栏绘制
        nextChar = pdc.DrawString(txt, fnt, Brushes.Black, rectcols(i), nextChar) '注意DrawString返回的就是 剩余内容的起始位置
        If nextChar > txt.Length - 1 Then '如果已经绘制完全部内容，则退出循环
            Exit For
        End If
    Next
End While
pdc.Save(file)
Process.Start(file)

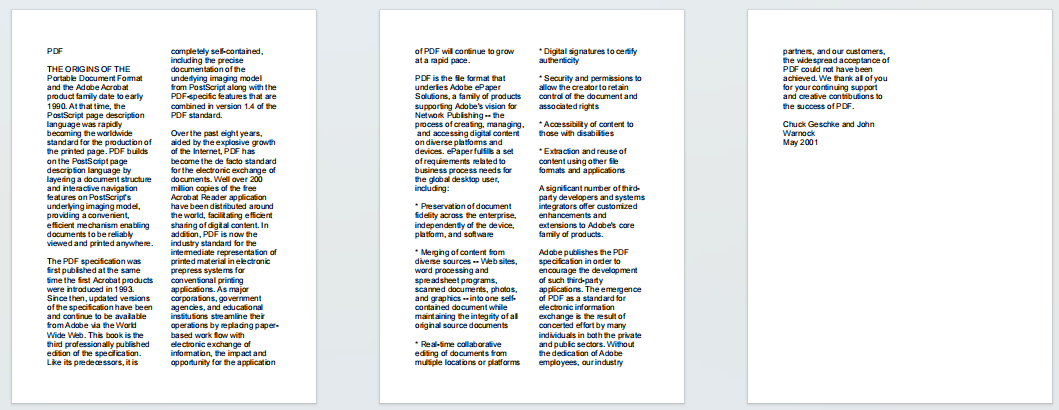

在命令窗口执行后，生成的文档如下：

删除栏首空行

和上一节的页首空行一样，栏首空行也是没有意义的，例如上图中第二页第二栏的栏首空行除了影响美观，并无实际意义。

如果要删除栏首空行，可以将代码改为：

Dim file As String = "c:\temp\test.pdf"
Dim pdc As New PDFCreator()
Dim rect As RectangleF = pdc.PageRectangle()
rect.Inflate( - 72, - 72)
'计算出每一栏对应的RectangleF，也就是该栏内容绘制的矩形区域
Dim cnt As Integer = 2 '分栏数，假定分2栏
Dim widthCol As Double = (rect.Width - (cnt - 1) * 30) / cnt '计算栏宽，假定栏间距是30
Dim rectCols(cnt - 1) As RectangleF '定义一个RectangleF数组，表示每个分栏对应的矩形局域
For i As Integer = 0 To cnt - 1
    rectCols(i) = rect
    rectCols(i).Width = widthCol '设置栏宽
    rectCols(i).X = rect.X + (widthCol + 30) * i '设置栏的水平位置，假定栏间距是30
Next
'开始绘制
Dim fnt As New Font("Arial", 16)
Dim txt As String = FileSys.ReadAllText(ProjectPath & "flow.txt") '内容来自于一个文本文件
Dim nextChar As Integer '定义一个变量，用于记录开始绘制字符的位置，默认为0 ，也就是从第一个字符开始绘制
pdc.Pages.Clear() '默认已经有一个页面，先清除掉
While nextChar < txt.Length '如果还有剩余字符没有绘制
    pdc.NewPage() '新增一页
    For i As Integer = 0 To cnt - 1 '逐栏绘制
        nextChar = pdc.DrawString(txt, fnt, Brushes.Black, rectcols(i), nextChar) '注意DrawString返回的就是剩余内容的起始位置
        If nextChar > txt.Length - 1 Then '如果已经绘制完全部内容，则退出循环
            Exit For
        Else '如果还有剩余内容没有绘制
            Dim content As String = txt.Substring(nextChar)
            nextChar = nextChar + (content.Length - content.TrimStart(vbcr, vblf).Length) '删除剩余内容开始位置的回车符和换行符
        End If
    Next
End While
pdc.Save(file)
Process.Start(file)

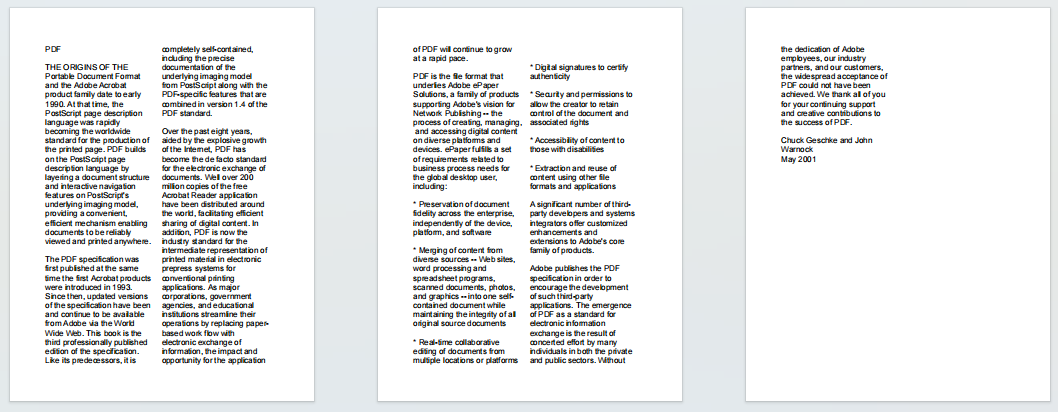

执行后，第二页第二栏的栏首空行就被去掉了：
