打印数据表

请先打开CaseStyudy目录下的文件"PDFCreator示例.Table"，然后选择"订单"表，再运行本节的示例代码。

本节介绍如何在PDFCreator中打印数据表。

示例

本示例的代码用于打印(绘制)数据表，为了提高代码的可读性和复用率，这里定义了三个lambda过程， drawTex过程用于绘制独立文本，drawHeader过程用绘制列标题，drawRow过程用于绘制数据行。

这三个过程都会接受一个tRect参数(RectangleF型)，这个参数决定了内容绘制在哪个矩形区域 ，绘制内容前先调整其高度：

tRect.Height = pdc.MeasureString(tText, tFont, trect.Width).Height

或

tRect.Height = rowHeight

绘制结束后，要调整tRect的垂直位置：

tRect.Offset(0, tRect.Height)

等效于：

tRect.Y = tRect.Y + tRect.Height

也就是将tRect向下移动到 下一个内容的开始位置，最后将tRect返回给调用者：

Return tRect

所以说tRect参数不仅用于指定绘制区域，还相当于一个位置游标。

代码稍微有点长，但三个lambda过程是通用的，你只需修改后面几行代码，即可用于打印不同的数据表。

完整代码如下：

Dim file As String = "c:\temp\test.pdf"
Dim pdc As New PDFCreator()
Dim rectPage As RectangleF = pdc.PageRectangle
rectPage.Inflate( - 72, - 72)
Dim sf As New StringFormat
sf.LineAlignment = StringAlignment.Center '单元格内容垂直居中
Dim rowHeight As Integer = 20 '行高为20磅
Dim fontHeader As New Font("微软雅黑", 12, fontstyle.Bold) '列标题字体
Dim fontData As New Font("微软雅黑", 10) '数据单元格字体

'绘制文本的lambda过程
Dim drawText =
Function(tText As String, tFont As Font, tAlignment As StringAlignment, tRect As RectangleF)
    Dim tsf As New StringFormat
    tsf.Alignment = tAlignment '设置对齐方式
    tRect.Height = pdc.MeasureString(tText, tFont, trect.Width).Height '测量文本高度，并赋值给tRect
    If tRect.Bottom > rectPage.Bottom Then '如果剩余空间不够
        pdc.NewPage() '则另起一页
        tRect.Y = rectPage.Y '定位到页首
    End If
    tRect.Height = pdc.MeasureString(tText, tfont, trect.Width, tsf).Height '将矩形高度设置为文本高度
    pdc.DrawString(tText, tFont, color.Black, tRect, tsf) '绘制文本
    tRect.Offset(0, trect.Height) '移到下一个内容的起始位置
    Return tRect '返回tRec
End Function

'绘制列标题的lambda过程，tFields为列名，tWidths为列宽，tRect为列标题所在的矩形局域
Dim drawHeader =
Function(tFields() As String, tWidths() As Integer, tRect As RectangleF)
    tRect.Height = rowHeight '设置行高
    If tRect.Bottom > rectPage.Bottom Then '如果剩余空间不够
        pdc.NewPage() '则另起一页
        tRect.Y = rectPage.Y ''定位到页首
    End If
    Dim rectBorder = tRect 'rectBorder为单元格边框矩形
    sf.Alignment = StringAlignment.Center '列标题水平居中
    For c As Integer = 0 To tFields.Length - 1 '逐个绘制标题
        rectBorder.Width = tWidths(c) '设置列宽
        pdc.DrawRectangle(pens.DarkGray, rectBorder) '绘制单元格边框
        pdc.FillRectangle(Color.Gray, rectBorder) '填充背景
        Dim rectContent As RectangleF = rectBorder '列标题内容矩形
        rectContent.Inflate( - 3, - 3) '单元格边距为3磅
        pdc.DrawString(tFields(c), fontHeader, Color.White, rectContent, sf) '绘制单元格内容(列标题)
        rectBorder.Offset(rectBorder.Width, 0) '将rectBorder右移到下一个列标题位置
    Next
    tRect.Offset(0, tRect.Height) '移动到下一个内容的起始位置
    Return tRect '返回rect
End Function

'绘制行的lambda过程，dr为要绘制的DataRow，tFields为列名，tWidths为列宽，tRect为改行所在的矩形局域
Dim drawRow =
Function(dr As DataRow, tFields() As String, tWidths() As Integer, tRect As RectangleF)
    tRect.Height = rowHeight '设置行高
    If tRect.Bottom > rectPage.Bottom Then '如果剩余空间不够
        pdc.NewPage() '则另起一页
        tRect.Y = rectPage.Y '定位到页首
        tRect = drawHeader.Invoke(tFields, tWidths, tRect) '给新增加的页面绘制列标题
    End If
    Dim rectBorder = tRect '单元格边框矩形
    For c As Integer = 0 To tFields.Length - 1 '逐个列绘制
        rectBorder.Width = tWidths(c) '设置列宽
        pdc.DrawRectangle(pens.DarkGray, rectBorder) '绘制单元格边框
        Dim rectContent As RectangleF = rectBorder '内容矩形
        rectContent.Inflate( - 3, - 3) '单元格边距为3磅
        If dr.DataTable.DataCols(tFields(c)).IsNumeric Then '如果是数值列
            sf.Alignment = StringAlignment.Far '水平靠右对齐
        Else
            sf.Alignment = StringAlignment.Near '否则居中对齐
        End If
        pdc.DrawString(dr(tFields(c)), fontData, Color.Black, rectContent, sf) '绘制单元格内容
        rectBorder.Offset(rectBorder.Width, 0) ''将rectBorder右移到下一个单元格位置
    Next
    tRect.Offset(0, tRect.Height) '移动到下一个内容的起始位置
    Return tRect '返回rect
End Function

'调用lambda过程绘制订单表，以后打印其他数据表时，你要修改的也只是这几行代码：
Dim fields() As String = {"产品", "客户", "单价", "数量", "日期"} '要绘制的列
Dim Widths() As Integer = {80, 80, 80, 80, 148} '各列宽度，单位为磅
Dim rect As RectangleF = rectPage 'rect将传递给所有用于绘制的lambda过程的tRect参数，相当于一个位置游标，始终都在动态变化中
rect = drawText.Invoke("订单数据", New Font("微软雅黑", 16, fontstyle.Bold), StringAlignment.Center, rect) '文档标题
rect.Offset(0, 20) '表标题下方20磅位置开始绘制后续内容(表格)
rect = drawHeader.Invoke(fields, widths, rect) '绘制列标题
For Each r As Row In Tables("订单").Rows '逐行绘制
    rect = drawRow.Invoke(r.DataRow, fields, widths, rect) '绘制行
Next
pdc.Save(file) '保存文件
Process.Start(file) '打开文件

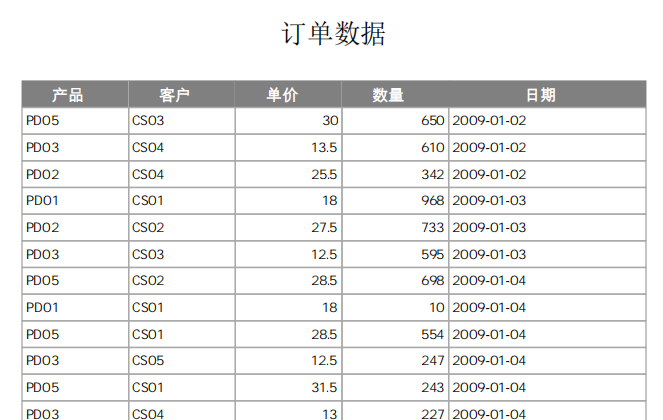

执行上面的代码，得到的文档如下，每一页都会有列标题，但是只有第一页才会有表标题：
