随心所欲的表
既然是自己绘制表格，就可以随心所欲地绘制各种异形表格
示例一
这个示例用一个数组表示一行，数组第第一个元素表示行高，从第二个元素开始，表示各单元格的宽度比例。
例如下面的数组：
{20, 0.15, 0.15, 0.25, 0.3}
表示行高为20，四个单元格宽度占表宽的比例分解为15%、15%、25%、30%，剩余15%留空。
用负数表示留空的比例，例如：
{50, -0.25, 0.5}
表示行高为50，先留空25%的表宽，第一个单元格的宽度为表宽的50%。
下面是测试代码，请在命令窗口执行：
Dim
tableCells
As
New
List(Of
Double())
'定义一个集合，集合的元素是Double数组，一个数组表示一行
tableCells.Add(New
Double(){20,
0.2, 0.2, 0.2, 0.3, 0.1})
tableCells.Add(New
Double(){20,
0.15, 0.15, 0.25, 0.3})
tableCells.Add(New
Double(){25,
0.2, 0.2, 0.2})
tableCells.Add(New
Double(){50,
- 0.25, 0.5})
tableCells.Add(New
Double(){25,
0.2, 0.2, 0.2})
tableCells.Add(New
Double(){20,
0.15, 0.15, 0.25, 0.3})
tableCells.Add(New
Double(){20,
0.15, 0.15, 0.25, 0.3, 0.15})
Dim
file
As
String
=
"c:\temp\test.pdf"
Dim
pdc
As
New
PDFCreator()
Dim
rectPage
As
RectangleF = pdc.PageRectangle
rectPage.Inflate( - 72, - 72)
Dim
rectCell
As
RectangleF = rectPage
For
Each
cells()
As
Double
In
tableCells
rectCell.Height = cells(0)
'数组第一个元素为行高
For
c
As
Integer
= 1
To
cells.Length - 1
'绘制单元格,注意从1而不是0开始遍历
rectCell.Width = math.Abs(cells(c) * rectPage.Width)
'从第二个元素开始为列宽
If
cells(c) > 0
Then
'如果宽度占比为正
pdc.DrawRectangle(pens.Black, rectCell)
'绘制单元格
End
If
rectCell.Offset(rectcell.Width, 0)
'移到下一单元格
Next
rectCell.Offset(0, rectCell.Height)
'移到下一行
rectCell.X = rectPage.X
'单元格回到水平初始位置，准备绘制下一行
Next
pdc.Save(file)
'保存文件
Process.Start(file)
'打开文件

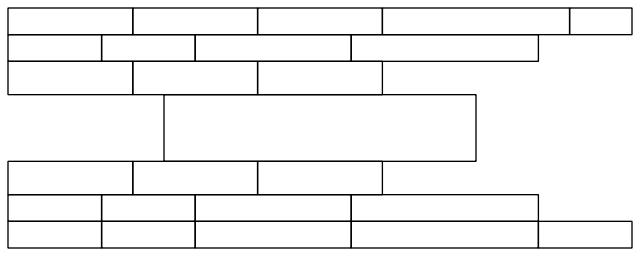

生成的表格为：
示例二
和示例一基本相似，只是表方向改为纵向，
例如下面的数组：
{20, 0.15, 0.15, 0.25, 0.3}
表示列宽为20，四个单元格高度占表高的比例分解为15%、15%、25%、30%，剩余15%留空，所以这个例子要指定表高。
下面是完整的代码：
Dim
tableCells
As
New
List(Of
Double())
'定义一个集合，集合的元素是Double数组，一个数组表示一列
tableCells.Add(New
Double(){20,
0.2, 0.2, 0.2, 0.3, 0.1})
tableCells.Add(New
Double(){20,
0.15, 0.15, 0.25, 0.3})
tableCells.Add(New
Double(){25,
0.2, 0.2, 0.2})
tableCells.Add(New
Double(){50,
- 0.25, 0.5})
tableCells.Add(New
Double(){25,
0.2, 0.2, 0.2})
tableCells.Add(New
Double(){20,
0.15, 0.15, 0.25, 0.3})
tableCells.Add(New
Double(){20,
0.15, 0.15, 0.25, 0.3, 0.15})
Dim
file
As
String
=
"c:\temp\test.pdf"
Dim
pdc
As
New
PDFCreator()
Dim
rectPage
As
RectangleF = pdc.PageRectangle
rectPage.Inflate( - 72, - 72)
Dim
rectCell
As
RectangleF = rectPage
Dim
tableHeight
As
Integer
= 468
'指定表高
For
Each
cells()
As
Double
In
tableCells
rectCell.Width = cells(0)
'数组第一个元素为列宽
For
r
As
Integer
= 1
To
cells.Length - 1
'绘制单元格
，注意从1而不是0开始遍历
rectCell.Height = math.Abs(cells(r) * tableHeight)
'从第二个元素开始为单元格高度
If
cells(r) > 0
Then
'如果高度占比为正
pdc.DrawRectangle(pens.Black, rectCell)
'绘制单元格
End
If
rectCell.Offset(0, rectCell.Height)
'移到下一单元格
Next
rectCell.Offset(rectcell.Width, 0)
'移到下一列
rectCell.Y = rectPage.Y
'单元格回到垂直初始位置，准备绘制下一列
Next
pdc.Save(file)
'保存文件
Process.Start(file)
'打开文件

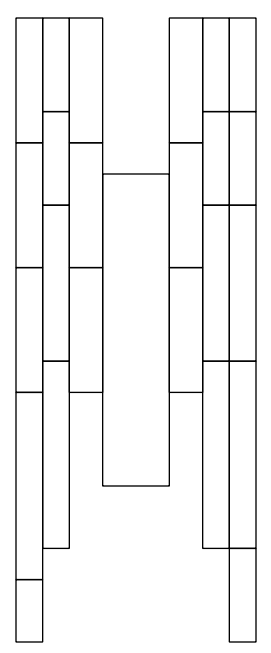

生成的文档为：
