绘制标记

本节内容可以参考CaseStudy目录下的文件"地图.Table"的示例一。

Map由地图层和矢量层组成。

地图层用于显示地图，矢量层用于添加自定义形状

形状包括标记、线条和多边形。

地图层和矢量层都不是必须的，矢量层可以有多个。

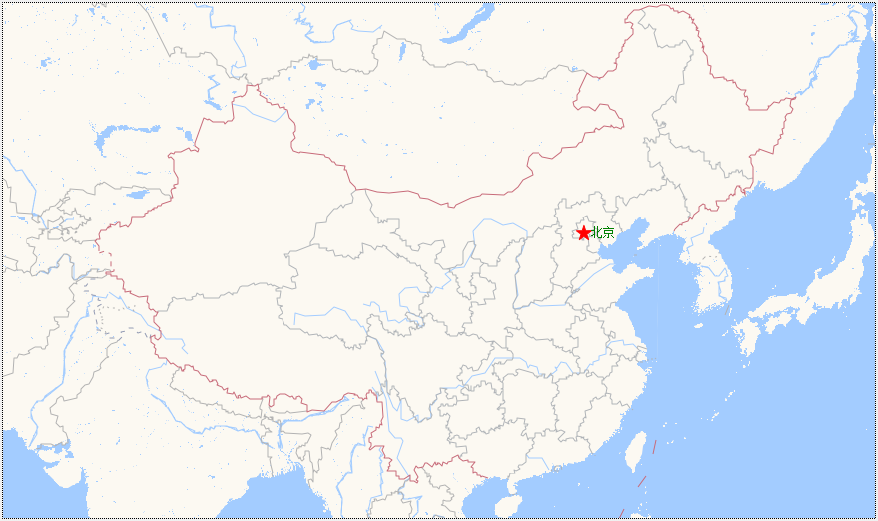

本节任务是在地图上标记出中国的首都北京：

示例：

1、将Map控件的"地图来源"属性设置为"Custom"

2、将Map控件的GetMapTile事件代码设置为：

Dim style As Integer = 8 '地图类型，可选值为6到10，其中6为卫星图
Dim size As Integer = 1
Dim scale As Integer = 1
Dim server As Integer = Rand.Next(1, 5) '随机使用1到4号服务器
Dim scl As Integer = 2 '设置为2可以隐藏地图的文字标注，且分辨率更好
Dim Language As String = "zh_cn" '中文地图，如果需要英文可设置为"en"，我 测试只有style为8的时候才支持英文
Dim url As String
If style = 7 OrElse style = 8 Then
    url = "https://webrd0{0}.is.autonavi.com/appmaptile?lang={1}&size={2}&scale={3}&style={4}&x={5}&y={6}&z={7}&scl={8}"
Else
    url = "https://webst0{0}.is.autonavi.com/appmaptile?lang={1}&size={2}&scale={3}&style={4}&x={5}&y={6}&z={7}&scl={8}"
End If
e.URI = CExp(url, server, Language, Size, scale, style, e.X, e.Y, e.Z, scl)

3、将窗口的AfterLoad事件代码设置为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer() '定义矢量层
layer.LabelVisibility = LabelVisibility.Visible '标题可见
layer.Style.Stroke.Color = Color.Red '形状线条为红色
layer.LabelStyle.ForeColor = Color.Green '标题为绿色
map.Layers.Add(layer) '将矢量层增加代map控件中

Dim mark As New VectorPlacemark() '定义一个标记
mark.Marker.Caption = "北京" '指定标记的标题
mark.Geometry = New GeoPoint(116.4053, 39.905) '设置标记的位置为北京的经纬度
mark.Marker.Size = New SizeF(16, 16) '指定标记大小
mark.Marker.Shape = MarkerShape.Star '标记形状为五角星
mark.Marker.LabelPosition = LabelPosition.Right '标题显示在标记右边
mark.Style.BackColor = Color.Red '标记的填充颜色为红色
layer.Items.Add(mark) '将标记添加到矢量层中

提示：GeoPoint类似我们平常使用的Point，只不过用GeoPoint指定的位置不是像素位置，而是经纬度位置。
