绘制离线地图

我们可以根据经纬度数据绘制离线地图。

本节的代码稍微复杂了一点点，下一节会介绍更简单的代码。

示例一

本示例内容可以参考CaseStudy目录下的文件"地图.Table"的示例九。

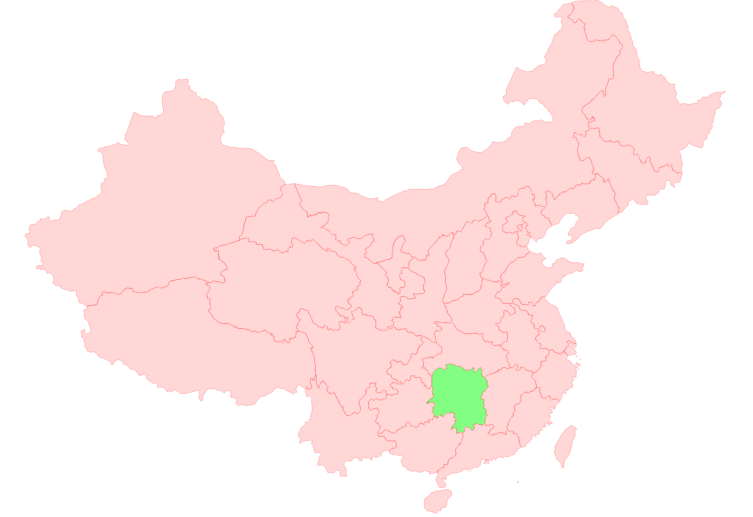

任务是利用行政区域表的经纬度数据绘制出中国的省级行政区域,其中湖南用不同的颜色显示：

行政区域表有个geometry列，内容为该行政区域边界的经纬度数据，经纬度数据用逗号分隔，每两个数据为一组，奇数为经度，偶数为纬度。

行政区域可能存在飞地或海岛，所以一个行政区域在地图上可能由多个多边形组成，各多边形的经纬度数据用符号vblf隔开。

所以一个行政区域可能包括多个多边形。

一个多边形由多个经纬度点(GeoPoint)组成，点数越多，经度越高。

所以一个多边形的数据可以表示为List(Of geopoint)，而一个行政区域包括多个多边形，所以其数据可以表示为List(Of List(Of geopoint))，也就是多边形的集合。

看起来有点绕，本节是唯一采用这种比较"笨拙"的方法来绘制离线地图的，这是为了让大家对各种形状的经纬度数据构成有个初步了解，从下一节开始就会采用简单很多的代码绘制离线地图。

1、将Map控件的"地图来源"属性设置为"None"

2、将窗口的AfterLoad事件代码设置为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer() '定义矢量层
layer.Style.Stroke.Color = Color.DarkGray
map.Layers.Add(layer) '将矢量层增加代map控件中
For Each dr As DataRow In DataTables("行政区域").Select("level= 1")
    Dim gptss As New List(Of List(Of geopoint)) '行政区域，包括多个List(Of geopoint)，一个List(Of geopoint)对应一个多边形
    For Each ltss As String In dr("geometry").Split(vblf)
        Dim lts() As String = ltss.Split(",")
        Dim gpts As New List(Of GeoPoint) '多边形，包括多个GeoPoint
        For i As Integer = 0 To lts.Length - 1 Step 2
            Dim x As Double = CDbl(lts(i))
            Dim y As Double = CDbl(lts(i + 1))
            Dim gpt As New GeoPoint(x, y)
            gpts.add(gpt)
        Next
        gptss.Add(gpts)
    Next
    Dim polygon As VectorPolygon = map.CreatePolygon(gptss) '创建多边形
    polygon.Style.Stroke.Color = Color.FromArgb(40, 255, 0, 0) '边框颜色为 半透明红色
    If dr("name") = "湖南" Then
        polygon.Style.BackColor = Color.FromArgb(125, 0, 255, 0) '背景颜色 半透明绿色
    Else
        polygon.Style.BackColor = Color.FromArgb(40, 255, 0, 0) '背景颜色为透明红色
    End If
    layer.Items.Add(polygon) '将多边形添加到矢量层中
Next

示例二

本示例内容可以参考CaseStudy目录下的文件"地图.Table"的示例十。

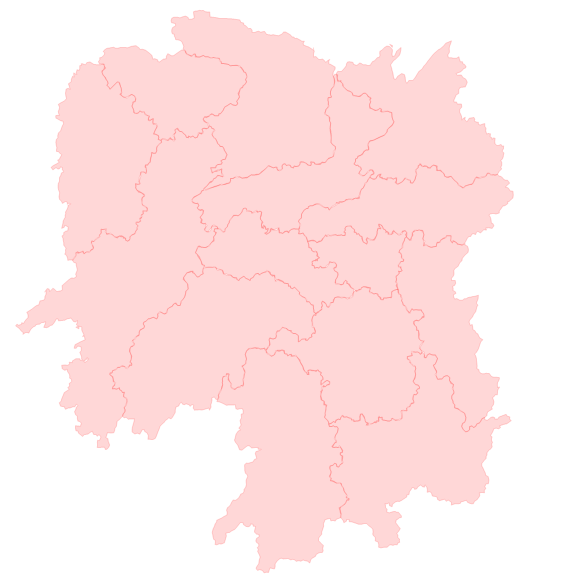

任务是利用上一节的经纬度数据绘制出湖南省的行政地图：

1、将Map控件的"地图来源"属性设置为"None"

2、将窗口的AfterLoad事件代码设置为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer() '定义矢量层
layer.Style.Stroke.Color = Color.DarkGray
map.Layers.Add(layer) '将矢量层增加代map控件中
For Each dr As DataRow In DataTables("行政区域").Select("[parent] = 430000") '筛选出湖南的地级市
    Dim gptss As New List(Of List(Of geopoint))
    For Each ltss As String In dr("geometry").Split(vblf)
        Dim lts() As String = ltss.Split(",")
        Dim gpts As New List(Of GeoPoint)
        For i As Integer = 0 To lts.Length - 1 Step 2
            Dim x As Double = CDbl(lts(i))
            Dim y As Double = CDbl(lts(i + 1))
            Dim gpt As New GeoPoint(x, y)
            gpts.add(gpt)
        Next
        gptss.Add(gpts)
    Next
    Dim polygon As VectorPolygon = map.CreatePolygon(gptss) '创建多边形
    polygon.Style.Stroke.Color = Color.FromArgb(40, 255, 0, 0) '边框颜色为透明红色
    polygon.Style.BackColor = Color.FromArgb(40, 255, 0, 0) '背景颜色为红色
    layer.Items.Add(polygon) '将多边形添加到矢量层中
Next

提示，如果想绘制湖南的县级行政区域，可以将筛选过条件改为：

For Each dr As DataRow In DataTables("行政区域").Select("[adcode] > 430000 and [adcode] < 440000 and level = 3") '筛选出湖南的县级行政区域
'其他代码
Next

示例三

本示例内容可以参考CaseStudy目录下的文件"地图.Table"的示例十一。

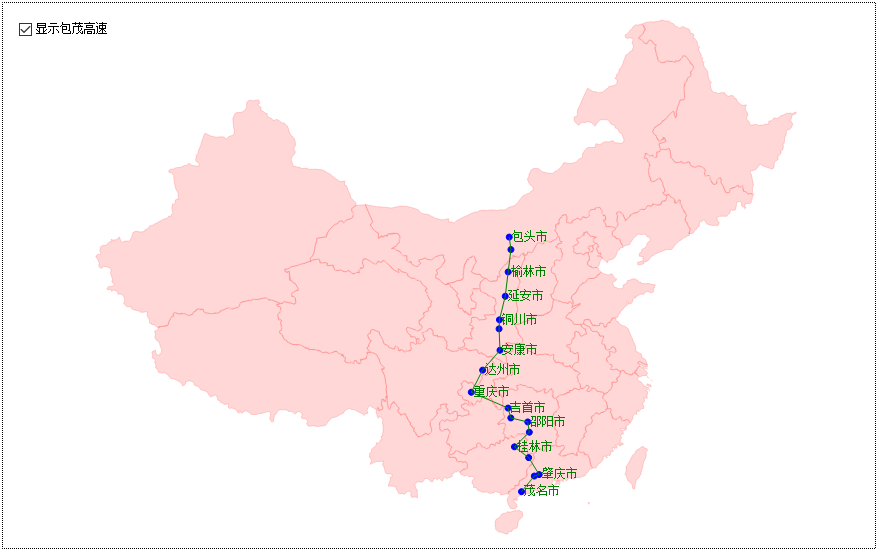

本示例的任务是在中国地图上绘制出包茂高速公路经过的各城市：

1、将Map控件的"地图来源"属性设置为"None"

2、将窗口的AfterLoad事件代码设置为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer() '定义矢量层
map.Layers.Add(layer) '将矢量层增加代map控件中
'绘制省级行政区域
For Each dr As DataRow In DataTables("行政区域").Select("level= 1")
    Dim gptss As New List(Of List(Of geopoint))
    For Each ltss As String In dr("geometry").Split(vblf)
        Dim lts() As String = ltss.Split(",")
        Dim gpts As New List(Of GeoPoint)
        For i As Integer = 0 To lts.Length - 1 Step 2
            Dim x As Double = CDbl(lts(i))
            Dim y As Double = CDbl(lts(i + 1))
            Dim gpt As New GeoPoint(x, y)
            gpts.add(gpt)
        Next
        gptss.Add(gpts)
    Next
    Dim polygon As VectorPolygon = map.CreatePolygon(gptss) '创建多边形
    polygon.Style.Stroke.Color = Color.FromArgb(40, 255, 0, 0) '边框颜色为透明红色
    polygon.Style.BackColor = Color.FromArgb(40, 255, 0, 0) '背景颜色为透明红色
    layer.Items.Add(polygon) '将多边形添加到矢量层中
Next
'包茂高速单独一个矢量层，这样用户就可以勾选是否显示这条高速
layer = New VectorLayer()
layer.LabelVisibility = LabelVisibility.AutoHide '文字可见，且自动隐藏重叠文字
layer.Style.Stroke.Color = Color.Blue
layer.LabelStyle.ForeColor = Color.Green
map.Layers.Add(layer)
'定义包茂高速经过的城市
Dim cities() As String = {"包头", "鄂尔多斯", "榆林", "延安", "铜川", "西安", "安康", "达州", "重庆", "吉首", "怀化", "邵阳", "永州", "桂林", "贺州", "肇庆", "云浮", "茂名"}
Dim citypoints As New List(Of geopoint)
'绘制包茂高速沿线城市
For Each city As String In cities
    Dim dr As DataRow = DataTables("行政区域").Find("name = '" & city & "'")
    If dr IsNot Nothing Then
        Dim citypoint As New GeoPoint(dr("centerX"), dr("centerY")) '获得城市的经纬度
        Dim mark As New VectorPlacemark() '增加一个 标记
        mark.Marker.Caption = dr("name") '指定 标记标题
        mark.Marker.Size = New SizeF(6, 6) '指定 的形状大小
        mark.Marker.Shape = MarkerShape.Circle '形状为五角星
        mark.Marker.LabelPosition = LabelPosition.Right '文字显示在形状右边
        mark.Style.BackColor = Color.Blue '形状的填充颜色为红色
        mark.Geometry = citypoint '设置标记的位置为城市的经纬度
        layer.Items.Add(mark) '将形状添加到矢量层中
        citypoints.Add(citypoint) '将城市的经纬度添加到citypoints集合
    End If
Next
'绘制线条链接包茂高速公路沿线城市
Dim line As VectorPolyline = map.CreateLine(citypoints) '创建线条
line.Style.Stroke.Color = Color.Green
line.Style.Stroke.Style = GeoDashStyle.Solid
layer.Items.Add(line)

关于飞地

一些行政区域可能包括多个不连续的区域，俗称飞地，例如由于海岛的存在，海南岛的行政区域包括133个多边形，浙江省则包括44个多边形。

这不是对外出版的地图，显示这么多飞地有时并没有实际意义，可以在绘制地图的时候，控制要绘制的飞地数量。

例如对于第一个绘制省级行政区域的例子，如果要求最多绘制5个飞地，可以将代码改为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer() '定义矢量层
layer.Style.Stroke.Color = Color.DarkGray
map.Layers.Add(layer) '将矢量层增加代map控件中
For Each dr As DataRow In DataTables("行政区域").Select("level= 1")
    Dim gptss As New List(Of List(Of geopoint))
    For Each ltss As String In dr("geometry").Split(vblf)
        Dim lts() As String = ltss.Split(",")
        Dim gpts As New List(Of GeoPoint)
        For i As Integer = 0 To lts.Length - 1 Step 2
            Dim x As Double = CDbl(lts(i))
            Dim y As Double = CDbl(lts(i + 1))
            Dim gpt As New GeoPoint(x, y)
            gpts.add(gpt)
        Next
        gptss.Add(gpts)
        If gptss.Count = 6 Then  '最多绘制6个区域，也就是5个飞地
            Exit For
        End If
    Next
    Dim polygon As VectorPolygon = map.CreatePolygon(gptss) '创建多边形
    polygon.Style.Stroke.Color = Color.FromArgb(40, 255, 0, 0) '边框颜色为透明红色
    If dr("name") = "湖南" Then
        polygon.Style.BackColor = Color.FromArgb(125, 0, 255, 0) '背景颜色为透明红色
    Else
        polygon.Style.BackColor = Color.FromArgb(40, 255, 0, 0) '背景颜色为透明红色
    End If
    layer.Items.Add(polygon) '将多边形添加到矢量层中
Next
