逐级绘制形状

本节内容可以参考CaseStudy目录下的文件"地图.Table"的示例十八。

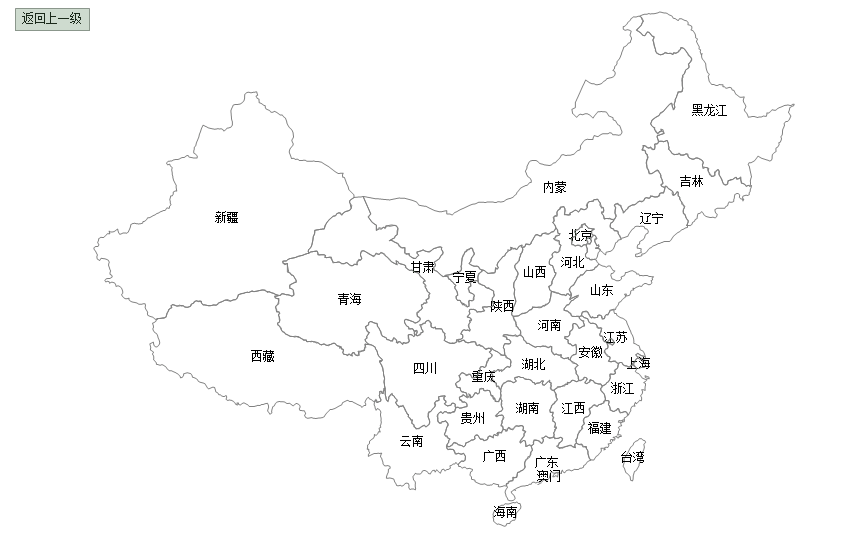

比虚拟矢量层更高效的方法是逐级绘制形状，还是以显示中国三级行政区为例，我们可以换个思路：

1、单击某个省级行政区时，显示该省的全部市级行政区。

2、单击某个市级行政区时，显示该市的全部县级行政区。

3、用鼠标右击地图，或单击“返回上一级”按钮，则显示上一级的行政区：

示例

1、将Map控件的"地图来源"属性设置为"None"

2、将窗口的AfterLoad事件代码设置如下，这里只绘制省级行政区：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer()
map.Layers.Add(layer)
layer.Style.Stroke.Color = Color.Gray
layer.LabelVisibility = LabelVisibility.AutoHide
For Each dr As DataRow In DataTables("行政区域").Select("level= 1")
    Dim polygon As VectorPolygon = map.CreatePolygon(dr("geometry"), 5)
    layer.Items.Add(Polygon)
    Dim mark As New VectorPlacemark()
    mark.Geometry = New GeoPoint(dr("centroidX"), dr("centroidY"))
    mark.Marker.Caption = dr("name")
    mark.Marker.LabelPosition = LabelPosition.Center
    polygon.Tag = dr '将tag为对应的DataRow
    mark.Tag = dr '标记的tag也一样
    layer.Items.Add(mark)
Next

3、将MouseClick事件代码设置为：

If e.Button = MouseButtons.Left Then
    Dim map As GeoMap = e.Sender.GeoMap
    Dim ifo As HitTestInfo = map.HitTest(e.Sender.MousePosition)
    If ifo IsNot Nothing AndAlso ifo.Vector IsNot Nothing Then
        If ifo.Vector.Tag IsNot Nothing Then
            Dim pr As DataRow = ifo.Vector.Tag
            Dim layer As VectorLayer = ifo.Layer
            Dim drs As list(Of DataRow) = DataTables("行政区域").Select(" [parent]= " & pr("adcode"))
            If drs.Count > 0 Then
                map.CenterTo(pr("centroidX"), pr("centroidY")) '将地图中心设置为行政区中心
                If pr("level") = "1" Then '如果当前是省级行政区(即将显示该省的市级行政区)
                    e.Sender.Zoom = 5
                ElseIf pr("level") = "2" Then '如果当前是是级行政区(即将显示该市的县级行政区)
                    e.Sender.Zoom = 7
                End If
                layer.Items.Clear() '清除现在的形状
                For Each dr As DataRow In drs
                    Dim polygon As VectorPolygon = map.CreatePolygon(dr("geometry"), 5)
                    layer.Items.Add(Polygon)
                    Dim mark As New VectorPlacemark()
                    mark.Geometry = New GeoPoint(dr("centroidX"), dr("centroidY"))
                    mark.Marker.Caption = dr("name")
                    mark.Marker.LabelPosition = LabelPosition.Center
                    polygon.Tag = dr '将tag设置为对应的数据行
                    mark.Tag = polygon.Tag '标记的tag也一样
                    layer.Items.Add(mark)
                Next
            End If
        End If
    End If
Else
    e.Form.Controls("btnBack").PerformClick() '模拟单击"返回上一级"按钮
End If

4、"返回上一级"按钮的代码设置为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As VectorLayer = map.Layers(0)
Dim filter As String
If layer.Items.Count > 0 Then
    Dim cr As DataRow = Nothing
    cr = layer.Items(0).Tag
    If cr("level") = 1 Then '如果当前显示的是省级行政区，则直接返回
        Return
    ElseIf cr("level") = 2 Then '如果当前显示的是市级行政区，则显示所有省级行政区
        map.Viewport.Zoom = 3
        filter = "level = 1"
        map.CenterTo(103.72,37.93)
    ElseIf cr("level") = 3 Then '如果当前显示的是县级行政区，则显示对应省份的市级行政区
        cr = DataTables("行政区域").Find("adcode = " & cr("parent")) '取得所属市级行政区的行
        cr = DataTables("行政区域").Find("adcode = " & cr("parent")) '取得所属省级行政区的行
        map.CenterTo(cr("centroidX"), cr("centroidY")) '地图中心设置为这个省的中心
        map.Viewport.Zoom = 5
        filter = "[parent]= " & cr("adcode")
    End If
Else
    Return
End If
layer.Items.Clear()
For Each dr As DataRow In DataTables("行政区域").Select(filter)
    Dim polygon As VectorPolygon = map.CreatePolygon(dr("geometry"), 5)
    layer.Items.Add(Polygon)
    Dim mark As New VectorPlacemark()
    mark.Geometry = New GeoPoint(dr("centroidX"), dr("centroidY"))
    mark.Marker.Caption = dr("name")
    mark.Marker.LabelPosition = LabelPosition.Center
    polygon.Tag = dr '将tag设置为对应的数据行
    mark.Tag = polygon.Tag '标记的tag也一样
    layer.Items.Add(mark)
Next
