关于KML文件

本示例内容可以参考CaseStudy目录下的文件"地图.Table"的示例二十四。

KML文件利用XML语法格式描述地理空间数据(如点、线、面、多边形和模型等)，适合网络环境下的地理信息协作与共享。

Map控件的方法CreateRecordsFromKML用于读取KML文件，返回的结果为一个VectorRecord集合。

VectorRecord有两个属性：

VectorItem：返回生成的形状。
Data：      返回形状的附加属性集。

提示：

1、KML有个压缩格式KMZ，Foxtable暂时不支持，不过KMZ就是zip文件，你可以将解压得到KML文件后使用即可。

2、KML文件就是XML格式的文本文件，如果你需要修改，建议将其后缀名改为XML，然后使用专门的软件（例如vscode）编辑。

3、Foxtable对GeoJson的支持更完善，通常我建议将KML和KMZ文件转换为GeoJson格式使用，可以使用QGIS转换，也可是使用在线转换工具：

https://mapshaper.org/
　

在Foxtable读取KML文件生成一个地图的代码可以非常简单。

例如Foxtable的CaseStudy目录有个KML文件"WorldMap.kml"，这是一个世界地图，请将其复制到自己的项目文件夹中，然后新建一个窗口，插入地图控件，在AfterLoad事件加上代码：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer()
map.Layers.Add(layer)
For Each kr As VectorRecord In map.CreateRecordsFromKML(ProjectPath & "WorldMap.kml")
    layer.Items.Add(kr.VectorItem)
Next

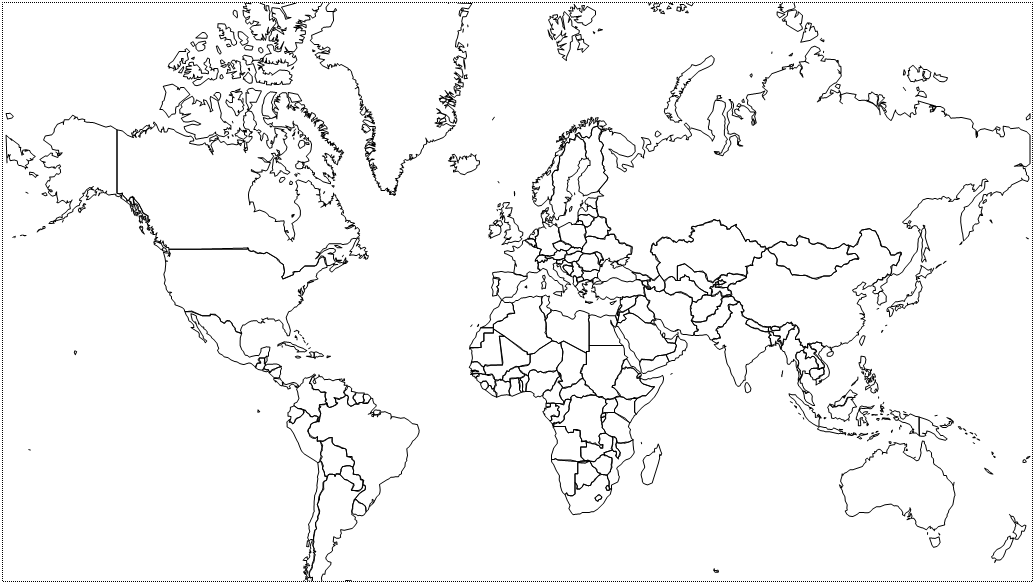

短短几行代码即可生成一副世界地图：

更多的时候，我们需要从Data中读取属性，然后对VectorItem惊进行设置，大概的代码逻辑为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer()
layer.Style.Stroke.Color = Color.DarkGray
layer.LabelVisibility = LabelVisibility.AutoHide
map.Layers.Add(layer)
For Each kr As VectorRecord In map.CreateRecordsFromKML(ProjectPath & "WorldMap.kml")
    layer.Items.Add(kr.VectorItem)
    If TypeOf kr.VectorItem Is VectorPlacemark Then
        Dim mark As VectorPlacemark = kr.VectorItem
        '设置标记的属性:
        mark.Marker.Caption = kr.Data("name")
        mark.Marker.LabelPosition = LabelPosition.Center
        mark.LabelStyle.ForeColor = Color.Green
        mark.Lod = New LOD(0, 0, 2, 20)
        If kr.Data("name") = "China" Then
            mark.LabelStyle.ForeColor = Color.White
        End If
    ElseIf TypeOf kr.VectorItem Is VectorPolyline Then
        Dim line As VectorPolyline = kr.VectorItem
        '设置线条属性:
        If kr.Data("style-strokecolor") IsNot Nothing Then '从KML文件取线条颜色，如果有的话
            line.Style.Stroke.Color = map.GetKmlStyleColor(kr.Data("style-strokecolor"))
        End If
    ElseIf TypeOf kr.VectorItem Is VectorPolygon Then
        Dim polygon As VectorPolygon = kr.VectorItem
        '设置多边形属性:
        If kr.Data("name") = "China" Then '如果是中国
            polygon.Style.BackColor = Color.Red '红色背景
        ElseIf kr.Data("style-fillcolor") IsNot Nothing Then '其他国家从KML取得颜色设置，如果有的话
            polygon.Style.BackColor = map.GetKmlStyleColor(kr.Data("style-fillcolor"))
        End If
    End If
Next

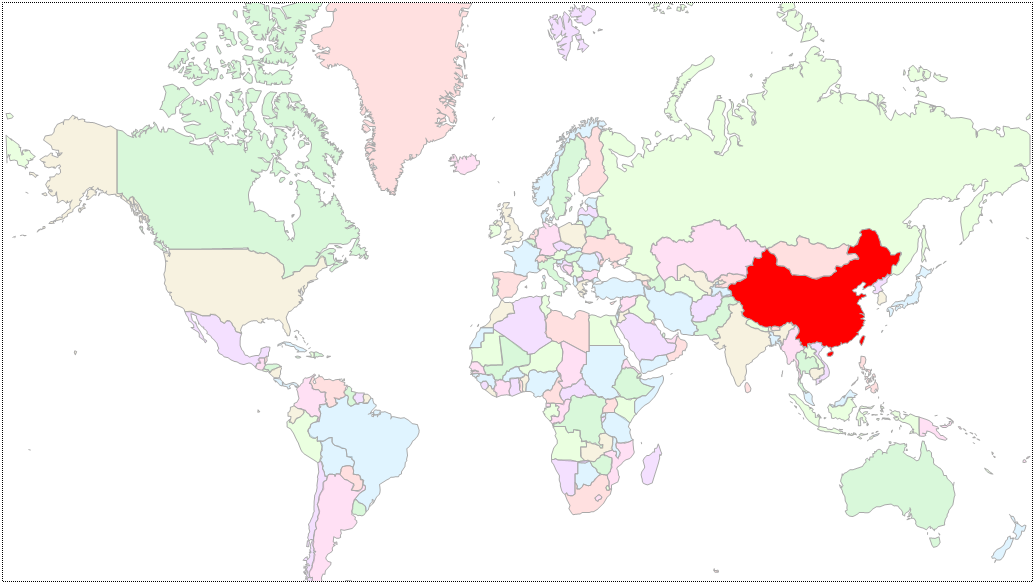

生成的地图为：

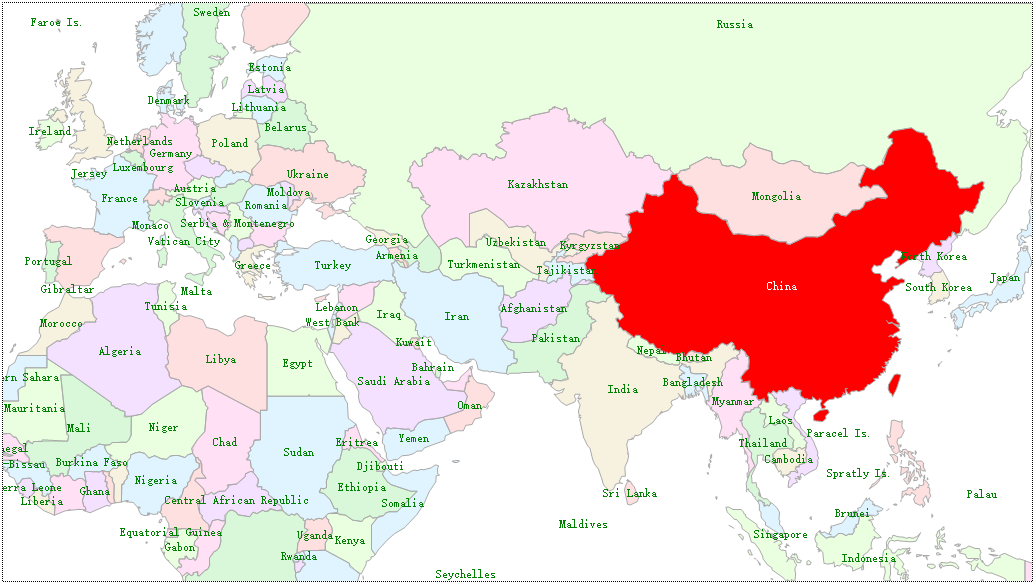

缩放比例为超过2之后，会显示标签：

提醒：

KML文件中的颜色是16进制字符串，需要用GetKmlStyleColor将其转换为实际的Color。
