澳门地图

本示例内容可以参考CaseStudy目录下的文件"地图.Table"的示例二十三。

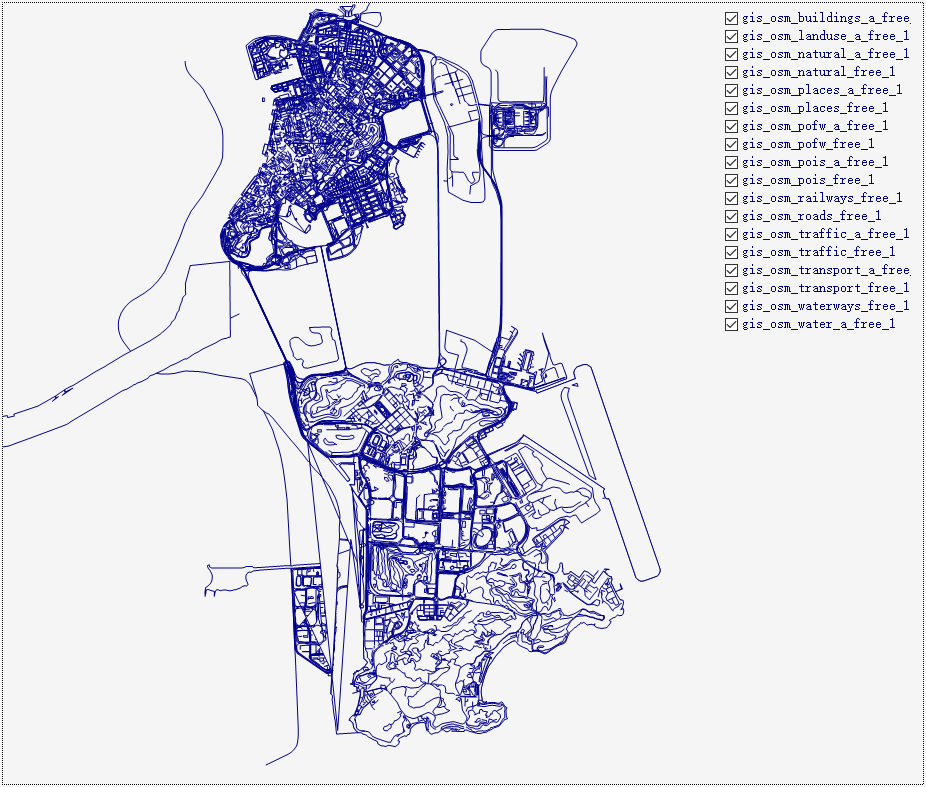

本示例基于18个GeoJson生成了完整的澳门的地图，每一个GeoJson对应一种地理元素，例如道路、河流、公园等等，且单独一个矢量层，你可以勾选需要在地图生显示什么内容：

所有GeoJson文件都来自OpenStreetMap (OSM) 数据导出的标准SHP文件，然后我将其转换成了GeoJson文件。

示例

1、将Map控件的"地图来源"属性设置为"None"

2、将窗口的AfterLoad事件代码设置为：

Dim chkLayers As WinForm.CheckedListBox = e.Form.Controls("chkLayers")
Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
For Each file As String In FileSys.GetFiles(ProjectPath & "澳门")
    Dim layer As New VectorLayer()
    layer.Name = System.IO.Path.GetFileNameWithoutExtension(file) '给layer指定名称
    layer.Style.Stroke.Color = Color.DarkGray
    layer.LabelVisibility = LabelVisibility.AutoHide
    layer.Style.Stroke.Color = Color.DarkBlue
    layer.Style.BackColor = Color.WhiteSmoke
    map.Viewport.Margin = New Padding(0, 0, 200, 0) '地图右侧留空200个像素用于显示复选框
    map.Layers.Add(layer)
    Dim jo As JObject = JObject.Parse(FileSys.ReadAllText(file))
    For Each jt As JToken In jo("features")
        layer.Items.Add(map.CreatFromJsonObject(jt))
    Next
    chkLayers.Items.Add(layer.Name, System.Windows.Forms.CheckState.Checked)
Next

3、CheckedListBox的ItemChecked事件代码设置为：

Dim name As String = e.Sender.Items(e.Index).ToString()
Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
For Each layer As VectorLayer In map.Layers
    If layer.Name = name Then
        layer.Visible = e.Checked
    End If
Next

为了不分散大家的注意力，这里的代码很简单，没有对地理元素进行颜色区分，也没有进行标记。

如果你想进行标记和区分，也很简单，当然你要提前熟悉一下这些GeoJson文件的结构。

例如我们希望用不同的背景颜色显示水域，并标记出澳门的餐饮点，可以修改代码为：

Dim chkLayers As WinForm.CheckedListBox = e.Form.Controls("chkLayers")
Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim files() As String = {}
For Each file As String In FileSys.GetFiles(ProjectPath & "澳门")
    Dim layer As New VectorLayer()
    layer.Name = System.IO.Path.GetFileNameWithoutExtension(file) '给layer指定名称
    layer.Style.Stroke.Color = Color.DarkGray
    layer.LabelVisibility = LabelVisibility.AutoHide
    layer.Style.Stroke.Color = Color.DarkBlue
    layer.Style.BackColor = Color.WhiteSmoke
    layer.LabelStyle.ForeColor = Color.SeaGreen
    map.Viewport.Margin = New Padding(0, 0, 200, 0) '地图右侧留空200个像素用于显示复选框
    map.Layers.Add(layer)
    Select Case layer.Name
        Case "gis_osm_water_a_free_1", "gis_osm_water_a_free_1" '水域用不同的颜色标记
            layer.Style.BackColor = Color.CadetBlue
        Case "gis_osm_railways_free_1" ' 铁路用红色虚线表示
            layer.Style.Stroke.Color = Color.Red
            layer.Style.Stroke.Style = GeoDashStyle.Dash
        '其他的
    End Select
    Dim jo As JObject = JObject.Parse(FileSys.ReadAllText(file))
    For Each jt As JToken In jo("features")
        Dim data As JToken = jt("properties") '获取属性节点
        Dim item As VectorItem = map.CreatFromJsonObject(jt)
        layer.Items.Add(item)
        If layer.Name = "gis_osm_pois_free_1" Then '如果是兴趣点数据
            layer.MinZoom = 14  '兴趣点层只有缩放比例达到14才显示
            If TypeOf item Is VectorPlacemark Then
                Dim mark As VectorPlacemark = item
                Select Case data("fclass").ToString()
                    Case "Restaurant", "Fast Food", "Cafe", "Bar“, ”Pub" '如果兴趣点是餐饮相关
                        mark.Marker.Shape = MarkerShape.Circle
                        mark.Marker.Size = New Size(6, 6)
                        mark.Marker.Caption = data("name")
                        mark.Marker.LabelPosition = LabelPosition.Right
                End Select
            End If
        End If
    Next
    chkLayers.Items.Add(layer.Name, System.Windows.Forms.CheckState.Checked)
Next

重要提示：

1、不同图层的形状出现重叠的时候，后绘制图层的形状会优先显示，所以请根据需要调整数据文件的绘制顺序。

2、其实没有必要将所有的数据文件绘制出来，选择自己需要的绘制即可。
