绘制复杂的标记

本节内容可以参考CaseStudy目录下的文件"地图.Table"的示例三十一。

本节使用了一些GDI+的知识，如果忘记了，可以参考：GDI+快速入门

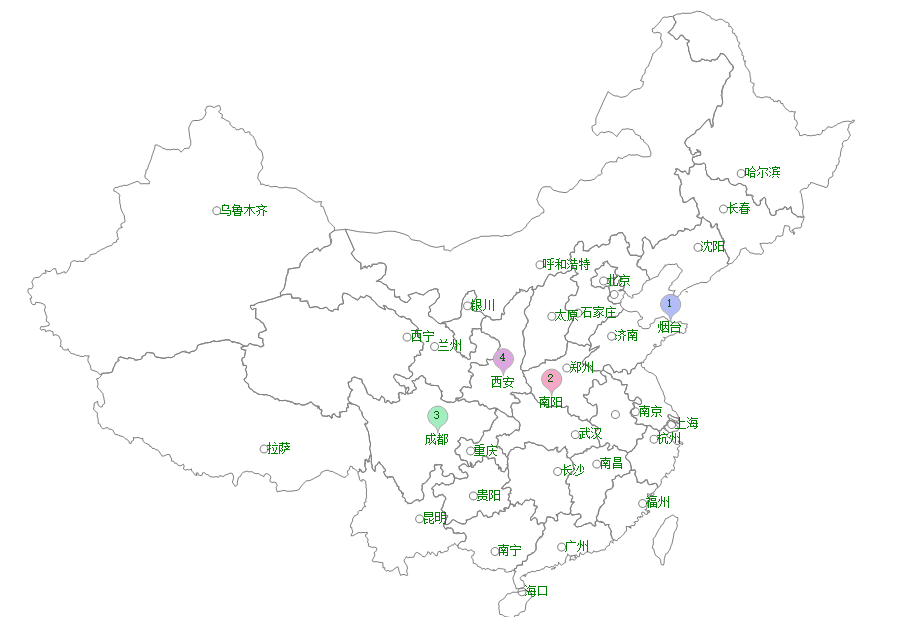

本节的任务是实现手工"勾选"城市，且为被勾选的城市绘制一个特别的标记：

1、将Map控件的"地图来源"属性设置为"None"

2、将窗口的AfterLoad事件代码设置为：

Dim map As GeoMap = e.Form.Controls("Map1").GeoMap
Dim layer As New VectorLayer()
map.Layers.Add(layer)
layer.Style.Stroke.Color = Color.Gray
layer.LabelVisibility = LabelVisibility.AutoHide
layer.LabelStyle.ForeColor = Color.Green
'绘制省级行政区域
For Each dr As DataRow In DataTables("行政区域").Select("level= 1")
    layer.Items.Add(map.CreatePolygon(dr("geometry"), 5))
Next
'绘制城市
Vars("MarkIndex") = 0 '用一个Var变量记录自定义形状的当前序号
For Each dr As DataRow In DataTables("市").DataRows
    Dim mark As New VectorPlacemark()
    mark.Tag = dr("市") '将城市名作为标记的Tag
    mark.Geometry = New GeoPoint(dr("经度"), dr("纬度"))
    mark.Marker.Shape = MarkerShape.Circle '默认标记为圆圈
    mark.Marker.Caption = dr("市")
    If dr("标记") Then
        mark.Marker.LabelPosition = LabelPosition.Bottom '自定义标记的标题位置靠下
        Vars("MarkIndex") = Vars("MarkIndex") + 1 '递增序号
        mark.Marker.Size = New SizeF(20, 27.32f) '设置标记大小
        mark.Marker.Shape = MarkerShape.Custom '指定标记采用使用自定义形状
        Dim ShapeTag As String = CExp("{'name':'{0}','index':{1}}", dr("市"), Vars("MarkIndex")) '用json格式传递城市名和序号
        mark.Marker.CustomShape = map.CreateMarkShape(ShapeTag) '创建自定义形状，将城市名和序号作为形状的tag
        mark.Style.Stroke.Color = Color.DarkGray '设置边框颜色
        mark.Style.BackColor = Color.FromArgb(192, 128 + Rand.Next(127), 128 + Rand.Next(127), 128 + Rand.Next(127)) '生成随机背景色
    Else
        mark.Marker.LabelPosition = LabelPosition.Right '普通标记的标题靠右
        mark.Marker.Size = New Size(8, 8) '设置普通标记的大小
    End If
    If dr("省会") = False And dr("标记") = False Then
        mark.Lod = New Lod(0, 0, 4, 20) '未勾选的非省会城市在缩放比例达到4以后才显示
    End If
    layer.Items.Add(mark)
Next

提示：这里演示了如何用json传递多个数据，关于json可参考： json解析

3、将Map控件的MouseClick事件代码设置为：

Dim map As GeoMap = e.Sender.GeoMap
Dim ifo As HitTestInfo = map.HitTest(e.Sender.MousePosition)
If ifo IsNot Nothing AndAlso ifo.Vector IsNot Nothing Then
    If TypeOf ifo.Vector Is VectorPlacemark Then
        Dim mark As VectorPlacemark = ifo.Vector
        Dim dr As DataRow = DataTables("市").Find("市 = '" & mark.Tag & "'")
        If dr IsNot Nothing Then
            dr("标记") = Not dr("标记")|
            If dr("标记") Then
                mark.Marker.LabelPosition = LabelPosition.Bottom '标题靠下
                mark.Marker.Size = New SizeF(20, 27.32f)
                Vars("MarkIndex") = Vars("MarkIndex") + 1 '递增序号
                Dim ShapeTag As String = CExp("{'name':'{0}','index':{1}}", dr("市"), Vars("MarkIndex")) '用json格式传递城市名和序号
                mark.Marker.Shape = MarkerShape.Custom '指定采用标记使用自定形状
                mark.Marker.CustomShape = map.CreateMarkShape(ShapeTag) '创建自定义形状，将城市名和序号作为tag
                mark.Style.Stroke.Color = Color.DarkGray '设置边框颜色
                mark.Style.BackColor = Color.FromArgb(192, 128 + Rand.Next(127), 128 + Rand.Next(127), 128 + Rand.Next(127)) '生成随机背景色
                mark.Lod = New Lod(0, 0, 0, 20) '始终显示已经勾选的城市
            Else '未勾选的标记恢复默认设置：
                mark.Marker.LabelPosition = LabelPosition.Right
                mark.Marker.Size = New SizeF(8, 8)
                mark.Marker.Shape = MarkerShape.Circle
                mark.Marker.CustomShape = Nothing
                mark.Style.Stroke.Color = Color.Gray
                mark.style.BackColor = Color.Transparent
                If dr("省会") = True Then
                    mark.Lod = New Lod(0, 0, 0, 20) '省会城市始终显示
                Else
                    mark.Lod = New Lod(0, 0, 4, 20) '未勾选的非省会城市，缩放比例达到4才显示
                End If
            End If
        End If
    End If
End If

4、将Map控件的GetDrawingBounds事件代码设置为：

e.Bounds = New RectangleF(e.Bounds.X , e.Bounds.Y - e.Bounds.Height/2, e.Bounds.Width, e.Bounds.Height)

提示：

• GetDrawingBounds事件用于设置标记形状的绘制区域，这里将绘制区域向上移动了50%的高度，使得绘制的箭头恰好指向坐标点。
  　

• GetDrawingBounds事件的e参数和OwerDrawMark事件相同，但建议仅在这个事件修改e参数的Bounds，也就是设置绘制区域的位置和大小。

5、将Map控件的OwerDrawMark事件代码设置为：

Dim jo As JObject = JObject.Parse(e.ShapeTag)
Dim city As String = jo("name") '获得城市名，可以用于从数据表中找到对应的数据
Dim index As Integer = jo("index") '获得自定义标记的序号
'要绘制的形状比较复杂，所以下面的绘制代码使用了GraphicsPath，理解不了 也没有关系，直接套用就行：
Dim path As New GraphicsPath()
Dim rect As RectangleF = New RectangleF(e.bounds.Location, New SizeF(20, 20))
path.AddArc(rect, 120, 300)
rect = New RectangleF(e.bounds.Right - 10, e.bounds.Bottom - 10, 20, 20)
path.AddArc(rect, - 120, - 60)
rect = New RectangleF(e.bounds.Left - 10, e.bounds.Bottom - 10, 20, 20)
path.AddArc(rect, 0, - 60)
Using path
    Using brush As New SolidBrush(e.style.BackColor)
        e.Graphics.FillPath(brush, path)
    End Using
    Using pen As New Pen(e.style.Stroke.Color, e.style.Stroke.Width)
        e.Graphics.DrawPath(pen, path)
    End Using
    rect = New RectangleF(e.bounds.Location, New SizeF(20, 20))
    Using brush As New SolidBrush(e.style.ForeColor)
        Using sf As New StringFormat()
            sf.Alignment = StringAlignment.Center
            sf.LineAlignment = StringAlignment.Center
            e.Graphics.DrawString(index.ToString(), e.style.Font, brush, rect, sf)
        End Using
    End Using
End Using

提示：

用GDI+绘制复杂的形状很灵活，但如果形状较为复杂，则需要你具备一些几何知识，对于普通用户可以考虑接用绘图软件绘制形状，保存为一个图片文件，然后：

1、在Map控件中直接使用图片文件作为标记，参考：使用图片标记，下一节就会使用图片实现类似的标记功能。

2、或在OwerDrawMark事件中用DrawImage方法为标记绘制图片 和(或)标题，这是最灵活的。
